SCBH15非晶合金干式变压器

作者:山东汇德变压器制造有限公司 发布时间:2020/9/1 16:19:42点击:165

SCBH15非晶合金干式变压器

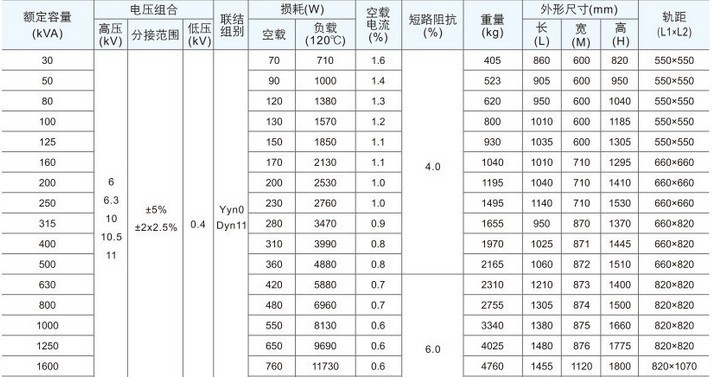

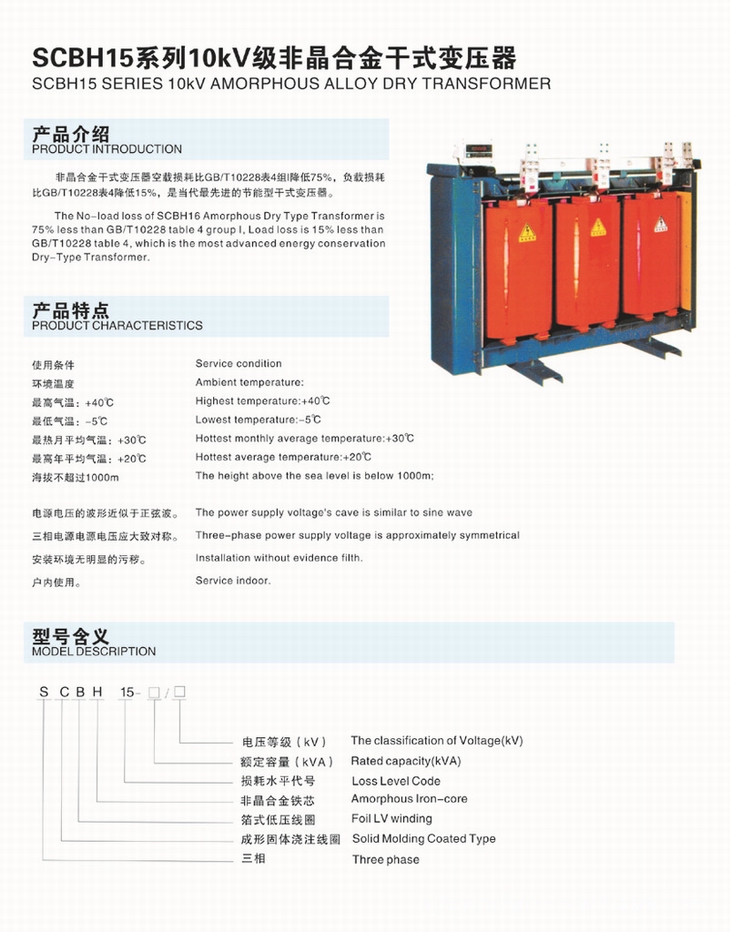

山东汇德变压器制造有限公司生产的10KV级SCBH15系列非晶合金干式变压器技术数据(外形尺寸、重量等)

由山东汇德变压器制造有限公司生产的10KV级SCBH15非晶合金干式变压器与同规格传统铁心变压器相比,其铁心质量大40%左右,有效截面积大50%以上,这在一定程度上会使变压器噪声增大。另外,铁心自身结构和制造工艺对噪声也有一定的影响。非晶合金铁心表面涂覆有环氧树脂,如果树脂涂覆不好或由于树脂质量差或调配比例不当而引起树脂脱落,或者接缝叠装不整齐等都会增加变压器噪声。因此在产品设计中有必要对铁心和器身采取接缝涂漆、加消音垫等减振措施。 所以,SCBH15非晶合金干式变压器的声级很难控制。在行业标准JB/T10088—2004《6~500kV级电力变压器声级》中也指出:“本标准规定的声级限值不适用于SCBH15非晶合金干式变压器,SCBH15非晶合金干式变压器的声级限值由制造单位与用户协商确定。”然而其噪声并不是不可以控制的,在现有技术条件下,若在非晶合金变压器设计、工艺、制造、使用过程中多加注意,精心控制,则SCBH15非晶合金干式变压器也可达到传统铁心变压器的声级水平。但对于噪声要求较严格的场所,建议慎重考虑。



联结组:

由于SCBH15非晶合金干式变压器采用三相四框五柱式铁心结构,每个相绕组套在磁路独立、相邻的两框上。每个框内的磁通除基波磁通外,还有三次谐波磁通,三次谐波磁通占基波正弦波磁通的百分数则与运行时额定磁通密度选用值有关。一个绕组的两个铁心框内的三次谐波磁通在相位上正好相反,数值上相等,因此每一组绕组内的3次谐波的磁通相量和为零。当变压器高压绕组采用D联结时,三次谐波电流在高压绕组三角形内构成回路,在感应出的二次侧电压波形上就不会有三次谐波电压分量。当然,每个框内的空载损耗还是会受到各自框内二次谐波磁通的影响,因而其联结组一般采用Dyn联结。用户在选用产品时应注意这一点。



抗短路能力:

SCBH15非晶合金干式变压器铁心的损耗会随着压力的增大而迅速上升。一旦变压器发生短路,所产生的冲击性电动力如果直接作用于非晶合金铁心,铁心是无法承受的。因此,在器身结构上,不能采用将铁心作为主承重结构件的传统设计方案,低压绕组应自保持,一般将低压绕组绕在硬筒上,将高压绕组直接套绕在低压绕组上,装配时将绕组支撑在单独的绕组支撑系统上并压紧固定,这样可使铁心不受压力,减少了变压器短路时径向的内缩或外扩,从而有效地确保了变压器的抗短路能力
